Umtransformador a óleo, também conhecido como transformador cheio de líquido, funciona utilizando óleo como isolante elétrico e refrigerante. Aqui está uma visão geral de como um transformador cheio de óleo opera:
Núcleo e Enrolamentos

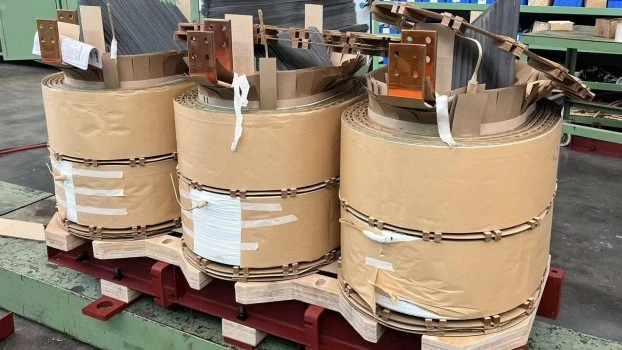

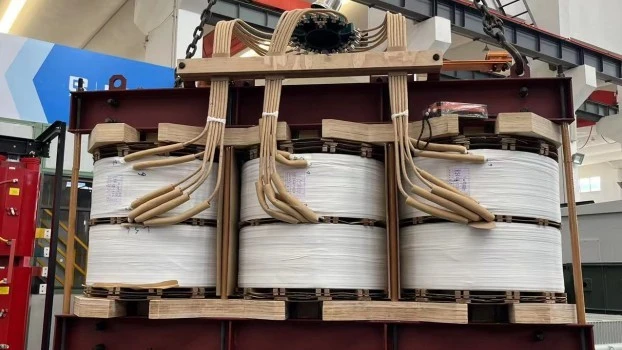

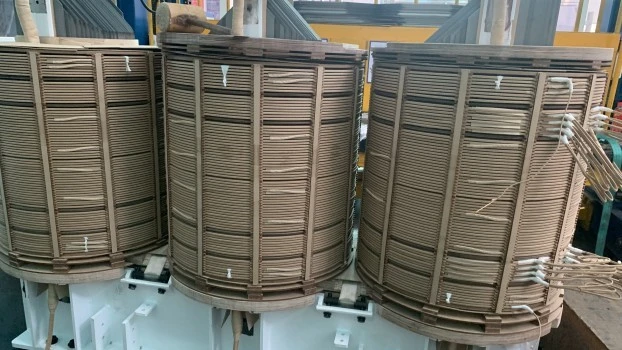

O transformador consiste em um núcleo feito de aço laminado e dois conjuntos de enrolamentos - um enrolamento primário interno e um enrolamento secundário externo. Os enrolamentos são tipicamente feitos de cobre ou alumínio e são isolados um do outro e do núcleo.
Isolamento de óleo

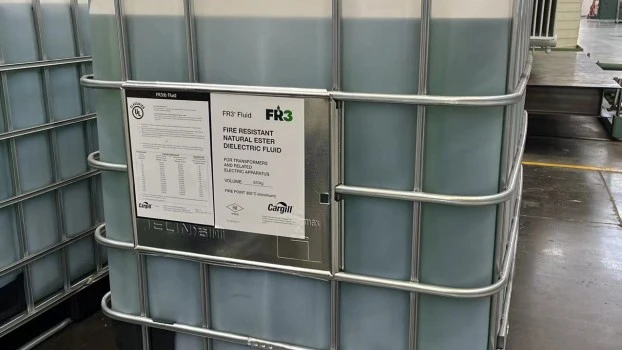

O transformador é imerso em um tipo especial de óleo conhecido como óleo de transformador ou óleo isolante. O óleo serve como um isolante elétrico, evitando que os enrolamentos e o núcleo façam contato direto entre si e formem curtos-circuitos.
Transferência Elétrica
O enrolamento primário é conectado a uma fonte de energia, enquanto o enrolamento secundário é conectado à carga ou sistema elétrico que requer a voltagem transformada. Quando uma corrente alternada (CA) flui através do enrolamento primário, ela cria um campo magnético no núcleo.
Indução magnética
O campo magnético induzido pelo enrolamento primário no núcleo faz com que uma voltagem seja induzida no enrolamento secundário. O transformador opera com base no princípio da indução eletromagnética, onde mudanças no campo magnético induzem voltagem em condutores próximos (os enrolamentos).
Resfriamento
Conforme o transformador opera, ele gera calor devido a perdas elétricas e perdas do núcleo magnético. O óleo do transformador desempenha um papel crucial na dissipação desse calor e na manutenção da temperatura dentro de limites aceitáveis. O óleo absorve calor dos enrolamentos e o transfere para o tanque do transformador, onde ele se dissipa para o ambiente ao redor por convecção e radiação.
Propriedades isolantes
Além de fornecer isolamento elétrico, o óleo do transformador também ajuda a suprimir arcos e descargas corona que podem ocorrer dentro do transformador. Esses fenômenos podem danificar o isolamento e afetar o desempenho do transformador.
No geral, o transformador a óleo garante transferência elétrica eficiente, fornece isolamento e facilita o resfriamento para garantir a operação confiável e segura do sistema elétrico.
